Bình ngưng tụ AC là gì? Nguyên lý hoạt động và vai trò trong hệ thống điều hòa ô tô

Thứ Bảy, 31/05/2025 - 14:41 - tienkm

Bình ngưng tụ AC là một trong những bộ phận đóng vai trò then chốt trong quá trình làm mát không khí bên trong xe. Đặc biệt, loại bình ngưng tụ dòng song song vốn được sử dụng phổ biến trên các dòng xe đời mới được đánh giá cao nhờ hiệu suất truyền nhiệt vượt trội. Thiết kế bao gồm nhiều ống nhỏ li ti xếp song song giúp tối ưu diện tích tiếp xúc với không khí, từ đó nâng cao khả năng làm mát chất làm lạnh.

Tìm hiểu thông tin về bình ngưng tụ AC

Những đặc điểm làm cho thiết bị ngưng tụ dòng song song hoạt động hiệu quả cũng nằm trong số những nhược điểm chính của nó.

việc xử lý bình ngưng tụ sau sự cố hỏng máy nén không chỉ là một thao tác kỹ thuật đơn thuần, mà còn là bước quyết định đến hiệu suất và độ bền lâu dài của toàn hệ thống A/C.

Khi máy nén gặp sự cố, câu hỏi phổ biến nhất đối với các kỹ thuật viên là: nên xả bình ngưng tụ để làm sạch hay thay thế hoàn toàn? Câu trả lời không đơn giản mà phụ thuộc trực tiếp vào loại bình ngưng tụ được trang bị trên xe.

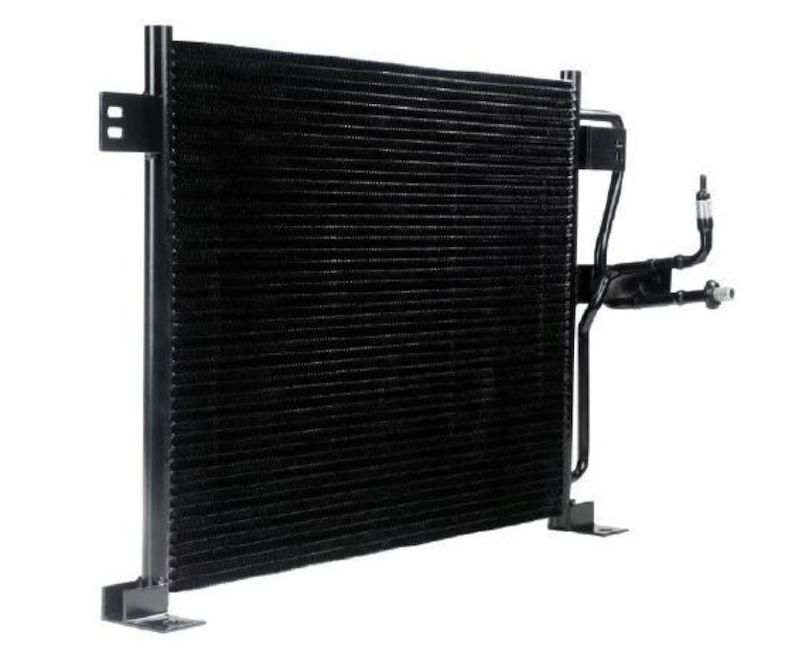

Với bình ngưng tụ dạng ống – vây hoặc ống đơn truyền thống, việc xả và làm sạch có thể thực hiện dễ dàng. Loại này sử dụng ống dẫn có đường kính lớn hơn, cho phép dung dịch làm sạch và khí nén đi qua dễ dàng, loại bỏ chất bẩn và cặn một cách hiệu quả. Giải pháp xả vẫn đảm bảo tính kinh tế và hiệu quả nếu được thực hiện đúng cách.

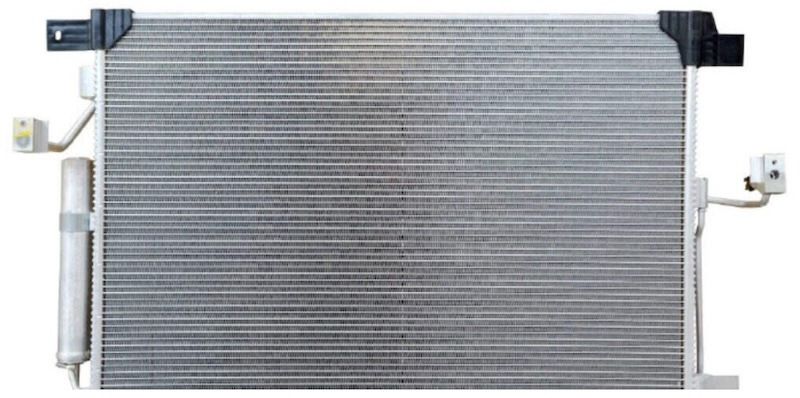

Tuy nhiên, từ đầu những năm 2000 trở lại đây, phần lớn các mẫu xe sử dụng môi chất lạnh R-134a đã chuyển sang trang bị bình ngưng tụ dòng song song (parallel flow condenser) – một dạng trao đổi nhiệt tiên tiến hơn, nhưng cũng đòi hỏi quy trình xử lý nghiêm ngặt hơn khi xảy ra lỗi.

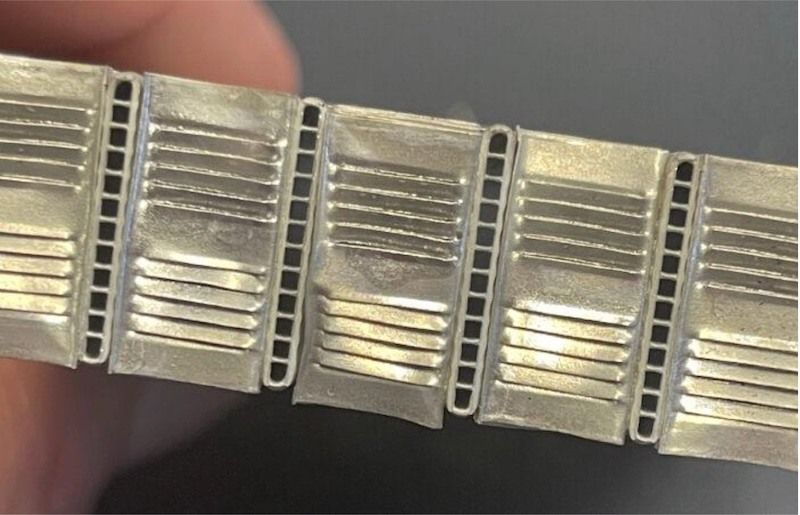

Khác với thiết kế truyền thống, bình ngưng tụ dòng song song bao gồm nhiều ống dẫn siêu nhỏ có đường kính tương đương đầu đinh ghim, xếp liền kề nhau theo chiều ngang. Cấu trúc đa kênh này giúp tăng tối đa diện tích tiếp xúc giữa chất làm lạnh và luồng khí mát, nhờ đó tăng hiệu quả trao đổi nhiệt, rút ngắn thời gian ngưng tụ gas lạnh từ trạng thái khí sang lỏng.

Tuy nhiên, chính thiết kế tinh vi này lại là điểm yếu khi hệ thống gặp nhiễm bẩn. Các ống dẫn nhỏ khiến mọi hạt cặn, mảnh vụn kim loại hay chất bẩn từ máy nén bị giữ lại, tích tụ và gây tắc nghẽn – điều mà việc xả thông thường hoàn toàn không thể giải quyết triệt để. Khi các kênh dẫn bị tắc, áp suất bên trong tăng cao, gây áp lực lên máy nén và có thể dẫn đến hỏng hóc nghiêm trọng hơn nếu hệ thống tiếp tục vận hành.

Ngoài ra, cấu tạo bên trong của bình ngưng tụ dòng song song còn sử dụng các tấm chắn chuyển hướng để bắt buộc chất làm lạnh đổi hướng luân phiên nhiều lần – thường từ ba đến bốn chu kỳ – qua từng "đường dẫn" nhỏ, tối ưu hóa hiệu suất trao đổi nhiệt. Chính vì điều này, khi xảy ra tắc nghẽn ở bất kỳ điểm nào trong chu trình, toàn bộ hệ thống có thể mất cân bằng và ảnh hưởng đến hiệu suất tổng thể.

Khi máy nén điều hòa bị hỏng, hệ thống lạnh không chỉ đơn thuần mất đi một thành phần quan trọng, mà còn đối mặt với nguy cơ ô nhiễm lan rộng trong toàn bộ đường dẫn môi chất lạnh.

Một dấu hiệu rõ ràng để phát hiện tình trạng này là kiểm tra các ống dẫn sau khi tháo rời. Nếu thấy xuất hiện cặn bẩn, vụn kim loại hoặc chất bùn đen – đó là bằng chứng điển hình cho thấy máy nén đã hỏng nghiêm trọng và đang phát tán chất bẩn ra toàn hệ thống. Các tạp chất này thường sẽ lắng đọng tại các điểm thắt trong hệ thống – điển hình như ống tiết lưu, đầu ống lọc gas, hoặc đặc biệt là bình ngưng tụ dòng song song trên các dòng xe đời mới.

Điểm đáng lưu ý là, dù kỹ thuật xả hệ thống (flushing) có thể loại bỏ phần nào cặn bẩn trong các bộ phận đường kính lớn, nhưng với những bộ trao đổi nhiệt có cấu trúc vi mô như bình ngưng tụ dòng song song, tác dụng lại gần như bằng không. Các ống dẫn siêu nhỏ bên trong loại bình ngưng tụ này không chỉ giữ lại cặn kim loại mà còn khiến quá trình xả càng đẩy sâu chúng vào bên trong, nơi có các tấm chắn (baffles). Hệ quả là dòng chảy của chất làm lạnh bị thu hẹp, tốc độ dòng giảm, diện tích trao đổi nhiệt bị hạn chế, dẫn tới áp suất cao bất thường trong hệ thống.

Trong môi trường như vậy, nếu lắp đặt một máy nén mới có hiệu suất cao, nguy cơ thiết bị mới nhanh chóng bị hỏng là rất lớn thậm chí có thể dẫn đến hư hại dây chuyền trong toàn bộ hệ thống điều hòa.

Chính vì thế, với những xe được trang bị bình ngưng tụ dòng song song, khi phát hiện máy nén bị hỏng và có dấu hiệu nhiễm bẩn, các chuyên gia kỹ thuật khuyến cáo cần thực hiện quy trình thay thế toàn diện gồm:

  • Thay mới bình ngưng tụ – không nên cố xả hoặc tái sử dụng.
  • Thay lọc gas (receiver/drier) hoặc bộ tách ẩm tùy thiết kế hệ thống.
  • Thay ống tiết lưu (orifice tube) hoặc van tiết lưu (expansion valve) nếu xe sử dụng loại này.
  • Xả toàn bộ các bộ phận còn lại, như đường ống cao áp, thấp áp, dàn lạnh… để đảm bảo loại bỏ hoàn toàn cặn bẩn còn sót lại.

Việc làm sạch toàn diện hệ thống và thay thế đúng các thành phần thiết yếu không chỉ giúp bảo vệ máy nén mới, mà còn đảm bảo hệ thống A/C vận hành ổn định, đạt hiệu suất tối ưu và tuổi thọ lâu dài. Đây chính là sự khác biệt giữa một sửa chữa ngắn hạn và một giải pháp kỹ thuật bền vững, có trách nhiệm với khách hàng.

Khác với các loại bình ngưng tụ truyền thống sử dụng ống dẫn rỗng có đường kính lớn, bình ngưng tụ dòng song song được thiết kế với một loạt các ống siêu nhỏ có đường kính trong tương đương với đầu đinh ghim, sắp xếp liền kề nhau trong cấu trúc đa kênh. Chính thiết kế này giúp tăng cường diện tích tiếp xúc bề mặt, từ đó nâng cao khả năng truyền nhiệt và làm mát hiệu quả hơn, đặc biệt phù hợp với môi chất lạnh R-134a.

Tuy nhiên, điểm mạnh về hiệu suất lại là điểm yếu lớn nhất trong quá trình bảo dưỡng. Khi hệ thống A/C bị ô nhiễm do máy nén hỏng, các mảnh vụn kim loại và cặn bẩn sẽ bị giữ lại gần như hoàn toàn trong các ống nhỏ của bình ngưng tụ dòng song song. Do đường kính ống quá nhỏ, việc xả hệ thống bằng các phương pháp thông thường không thể loại bỏ hoàn toàn tạp chất, thậm chí còn có thể khiến chúng bị đẩy sâu hơn vào bên trong các kênh dẫn và mắc kẹt tại các tấm chắn (baffles), dẫn đến tắc nghẽn và làm tăng áp suất trong hệ thống.

Vì lý do đó, nếu hệ thống A/C của xe được trang bị bình ngưng tụ dòng song song và bạn đang xử lý một tình huống thay thế máy nén, thì việc thay mới bình ngưng tụ là điều bắt buộc. Việc chỉ xả hệ thống là không đủ và có thể dẫn đến sự cố lặp lại hoặc hỏng hóc nghiêm trọng hơn cho máy nén mới.

Hãy xét đến một tình huống thực tế xảy ra với chiếc Nissan Altima 3.5L đời 2008, nơi mà người dùng phàn nàn về hiệu suất điều hòa kém. Ban đầu, các dấu hiệu cho thấy vấn đề nằm ở hệ thống A/C, nhưng sau khi kiểm tra kỹ lưỡng, nguyên nhân thực sự lại đến từ hệ thống lái trợ lực.

Cụ thể, xe được trang bị dây đai serpentine dùng chung cho cả máy nén điều hòa và bơm trợ lực lái. Khi chủ xe nâng cấp bánh xe và lốp có kích thước lớn hơn so với nguyên bản, hệ thống lái bị đặt vào tình trạng tải quá mức khi đánh lái, đặc biệt ở tốc độ thấp. Công tắc áp suất của hệ thống lái, vốn có chức năng gửi tín hiệu tới ECU (Bộ điều khiển động cơ) để điều chỉnh công suất động cơ phù hợp, đã phản ứng bằng cách giảm tải cho máy nén A/C, dẫn đến hiện tượng điều hòa hoạt động yếu đi.

Trong trường hợp này, không cần thay máy nén hay bình ngưng tụ. Giải pháp đơn giản chỉ là thay công tắc áp suất trợ lực lái, từ đó khôi phục đúng mức điều khiển hệ thống A/C và đảm bảo hiệu suất hoạt động bình thường.

Trong ngành sửa chữa điều hòa ô tô hiện đại, việc hiểu rõ cấu trúc và vai trò của từng bộ phận – đặc biệt là bình ngưng tụ dòng song song – là điều tối quan trọng. Không chỉ để đưa ra chẩn đoán chính xác mà còn để tránh những sai lầm tốn kém cho cả kỹ thuật viên lẫn khách hàng. Đầu tư vào kiến thức kỹ thuật chuyên sâu và quy trình kiểm tra bài bản chính là yếu tố then chốt giúp nâng cao uy tín và hiệu quả trong lĩnh vực dịch vụ ô tô.
