Quy trình cân cam động cơ – LDE ,LED, LFJ, LXV, 2H0, LUW

1. Dụng cụ

2. Các bước tiến hành

Bước 1: Quay trục khủy theo chiều quay động cơ bằng bu lông cân bằng trục khủy, quay máy 1 đến DCT của kỳ nổ.

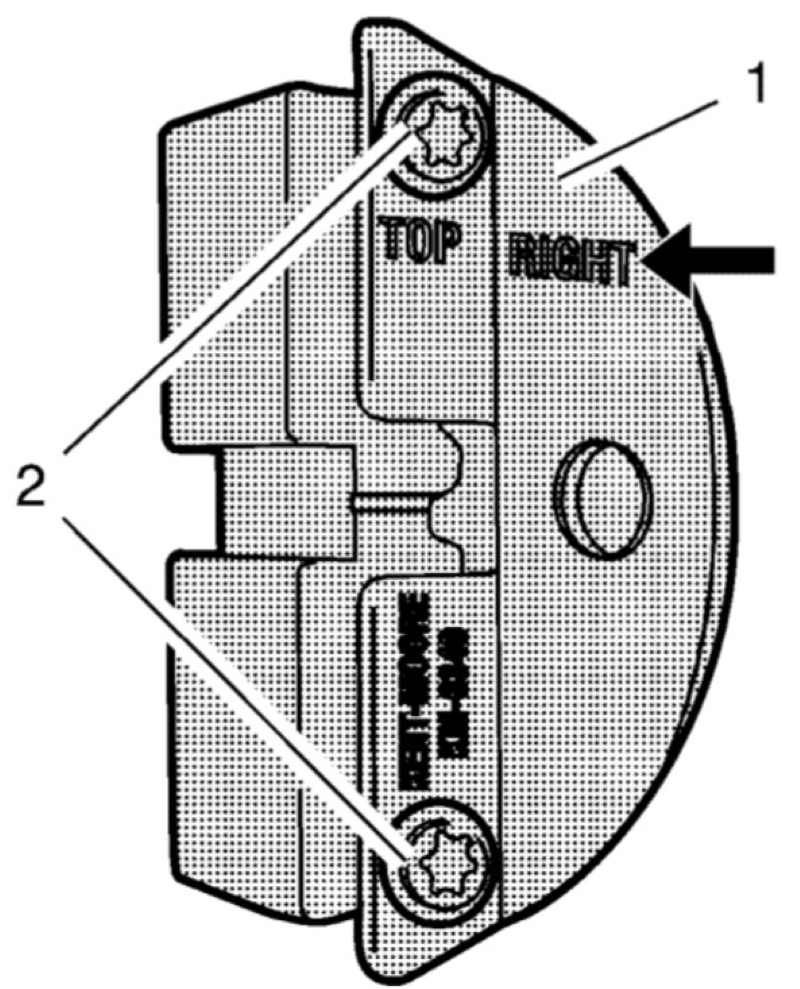

Lưu ý: Nửa bên phải của dụng cụ khóa EN-63340 có thể nhận biết bằng chữ và mũi tên phải trên dụng cụ.

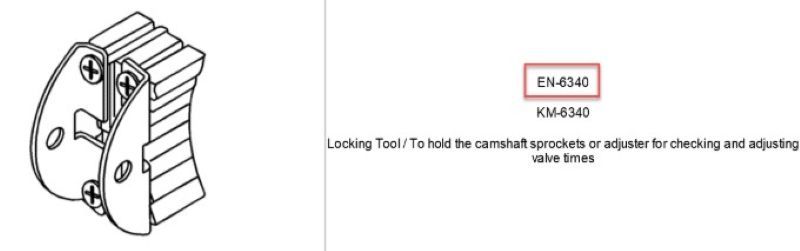

Bước 2: Chuẩn bị nửa bên phải của dụng cụ khóa EN-6340

• Tháo 2 bu lông (2).
• Tháo tấm mặt trước (1) khỏi dụng cụ khóa EN-6340 – bên phải.

Lưu ý:

• Dấu hiệu loại điểm (4) trên bộ điều chỉnh trục cam nạp không tương ứng với rãnh của dụng cụ khóa EN-6340 – bên trái (1) trong quá trình này, nhưng phải cao hơn 1 chút.
• Dấu hiệu loại điểm (3) trên bộ điều chỉnh trục cam xả phải tương ứng với rãnh trên dụng cụ khóa EN—63340 – bên phải (2).

Bước 3: Lắp dụng cụ khóa EN-6340 – bên trái (1) và dụng cụ khóa EN-6340 – bên phải (2) vào bộ điều chỉnh trục cam.

Chú ý: Quan sát hướng quay.

Bước 4: lắp dây đai trục cam

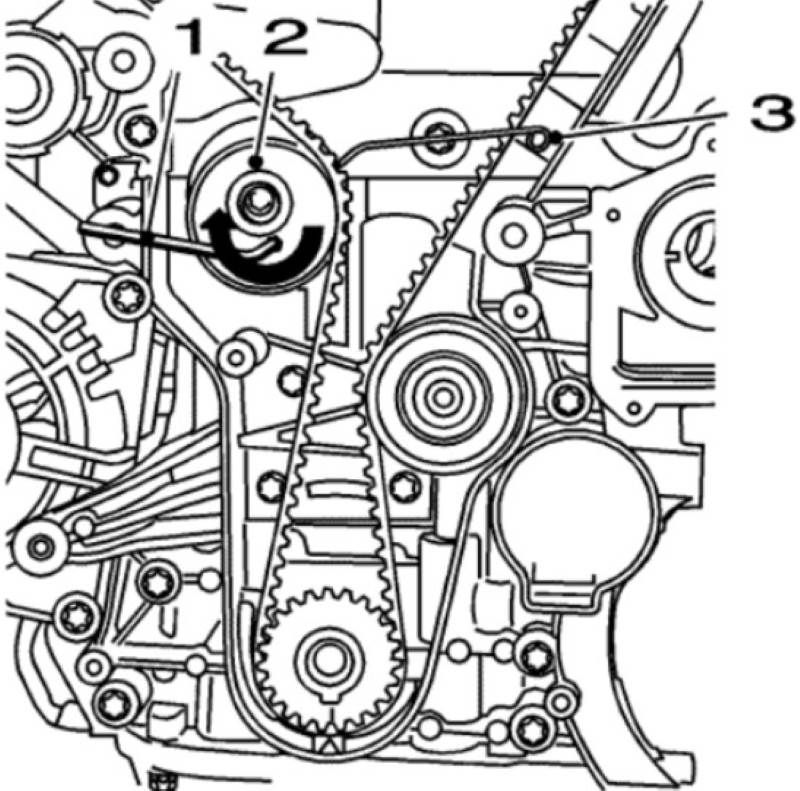

Bước 5: Quay bộ căng đai (2) theo hướng mũi tên, bằng cách sử dụng lục giác (1).

Bước 6: Tháo chốt khóa EN-6333 (3).

Lưu ý: Bộ căng đai sẽ tự động di chuyển đến vị trí chính xác.

Bước 7: Nhả lực căng trên bộ căng đai.

Bước 8: Tháo dụng cụ khóa EN-6340.

Bước 9: Kiểm tra vị trí của bánh răng trục cam.

• Xoay trục khủy 720° theo chiều quay của động cơ bằng bu lông cân bằng trục khủy.

Chú ý: Kí hiệu trên bánh răng trục cam.

• Lắp dụng cụ khóa EN-6340 vào bánh răng trục cam.

Lưu ý: Bánh răng truyền động và bơm dầu phải thẳng hàng.

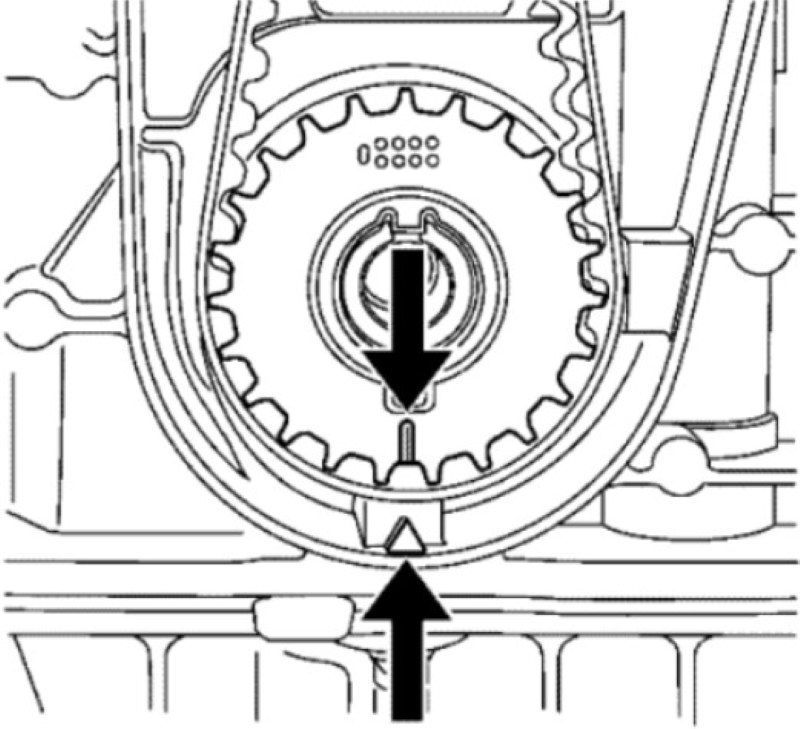

Bước 10: Kiểm tra vị trí trục khủy.

Trên đây là toàn bộ thông tin về quy trình cân cam động cơ – LDE ,LED, LFJ, LXV, 2H0, LUW mà trung tâm Oto365.net muốn gửi đến bạn. Hy vọng bạn đã có thêm cho mình kiến thức hay trong ngày.
